在高密度互連（HDI）電路板制造過程中，盲孔（Blind Via）技術是實現多層互聯、提升集成度的關鍵工藝之一。然而，在實際加工過程中，盲孔壁面粗糙、孔口炭化、開口不均等問題經常困擾制造商，嚴重影響后續電鍍、焊接和信號傳輸性能。

本文將深入分析PCB盲孔粗糙的成因，并推薦一款高性能設備——紫外皮秒激光切割機 BT3030-2，為行業提供有效的技術解決方案。

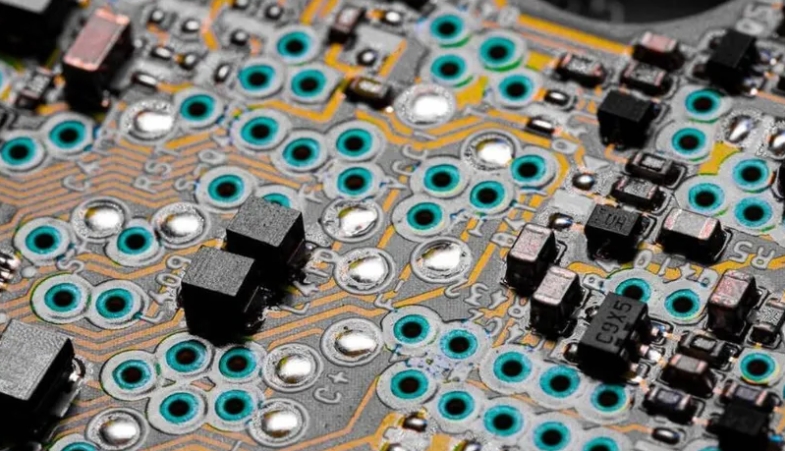

一、盲孔粗糙的常見問題及成因

盲孔是指從PCB表面穿透到某一中間層的孔，不貫穿整個電路板。其壁面質量直接影響導通可靠性與電氣性能。然而，在鉆孔過程中，經常出現以下問題：

1.1 壁面粗糙

傳統CO?激光或機械鉆孔技術因熱效應大或刀具磨損快，易造成盲孔壁表面毛糙、剝離。

1.2 孔底炭化或燒焦

熱量控制不當會導致基材如環氧樹脂、PI等碳化，生成炭化層影響電性能。

1.3 孔口塌邊或偏位

激光束聚焦不穩定或平臺定位誤差會造成孔口塌陷、偏心，從而降低通孔良率。

二、傳統工藝的局限性

目前常用的盲孔加工方式包括：

* 機械鉆孔：適用于大孔徑（>200μm），但對HDI小孔（<100μm）精度難控；

* CO?激光：對非金屬材料切割速度快，但熱影響區大，容易產生碳化和毛邊；

* 綠光激光：能量集中度一般，加工速度偏慢，對聚酰亞胺材料效果一般。

這些工藝在面對高精度、高一致性的HDI板時顯得力不從心。

三、推薦解決方案：紫外皮秒激光切割機BT3030-2

為了解決PCB盲孔加工中的粗糙、碳化等問題，博特精密（BOTETECH）推出的紫外皮秒激光切割機BT3030-2憑借其短脈寬、高重復頻率和精密控制系統，成為理想選擇。

3.1 設備概述

BT3030-2 紫外皮秒激光切割機采用波長355nm的皮秒級激光，特別適用于FPC、HDI板、PI膜等材料的精密微孔加工。

3.2 核心技術參數

參數名稱	參數值
激光波長	355nm 紫外
脈寬	<12ps
重復頻率	50kHz - 1MHz 可調
加工精度	±2μm
最小盲孔直徑	≤30μm
Z軸行程	100mm電動可調
工作臺尺寸	300mm × 300mm
CCD視覺系統	高速自動定位系統，精度<1μm
控制系統	自主研發智能切割控制平臺
支持材料	FR4、FPC、PI、PET、陶瓷、薄金屬片等

3.3 加工優勢

? 無熱損傷

由于皮秒脈沖寬度極短（<12ps），激光與材料相互作用時間非常短，幾乎無熱擴散區，實現“冷加工”，避免了孔壁炭化和燒焦問題。

? 邊緣光滑無毛刺

UV波長具備高吸收性，結合高重復頻率激光束，對材料精細汽化，不產生毛邊或分層。

? 高重復性與一致性

通過內建CCD視覺自動定位系統，結合高精度電動平臺，確保每個盲孔的位置和尺寸誤差小于±2μm。

? 高良率與自動化兼容

支持與SMT、AOI等自動線集成，可批量化、無人化運行，大幅提升生產效率與穩定性。

四、案例驗證：HDI多層板盲孔加工

某大型PCB廠商在多層HDI板生產中遇到盲孔壁粗糙、電鍍困難等問題。采用BT3030-2后：

* 孔徑30μm，深度60μm盲孔，一次成型；

* 孔壁粗糙度Ra值由原先的1.6μm降低至<0.3μm；

* 電鍍合格率從85%提升至98%以上；

* 生產效率提升30%，良品率大幅提高。

五、使用建議與維護要點

1. 建議定期校準Z軸焦點位置，確保皮秒激光聚焦在材料表面；

2. 使用潔凈環境，避免切割過程中的粉塵污染光學元件；

3. 選擇合適加工參數（如頻率、掃描速度、脈沖能量），不同材質應做預調試；

4. 結合吸塵系統與除靜電裝置，保障加工穩定性；

5. 定期檢查光路系統與CCD鏡頭清潔度，保證視覺定位精準。

六、總結：用紫外皮秒激光技術刷新盲孔工藝標準

隨著PCB設計日益向小型化、高密度發展，傳統盲孔加工技術已難以滿足高可靠性需求。紫外皮秒激光切割機BT3030-2憑借“冷加工”優勢與高精自動化系統，真正從源頭上解決了盲孔粗糙、炭化、偏位等頑疾，已成為眾多高端PCB廠商的首選設備。
