產品介紹

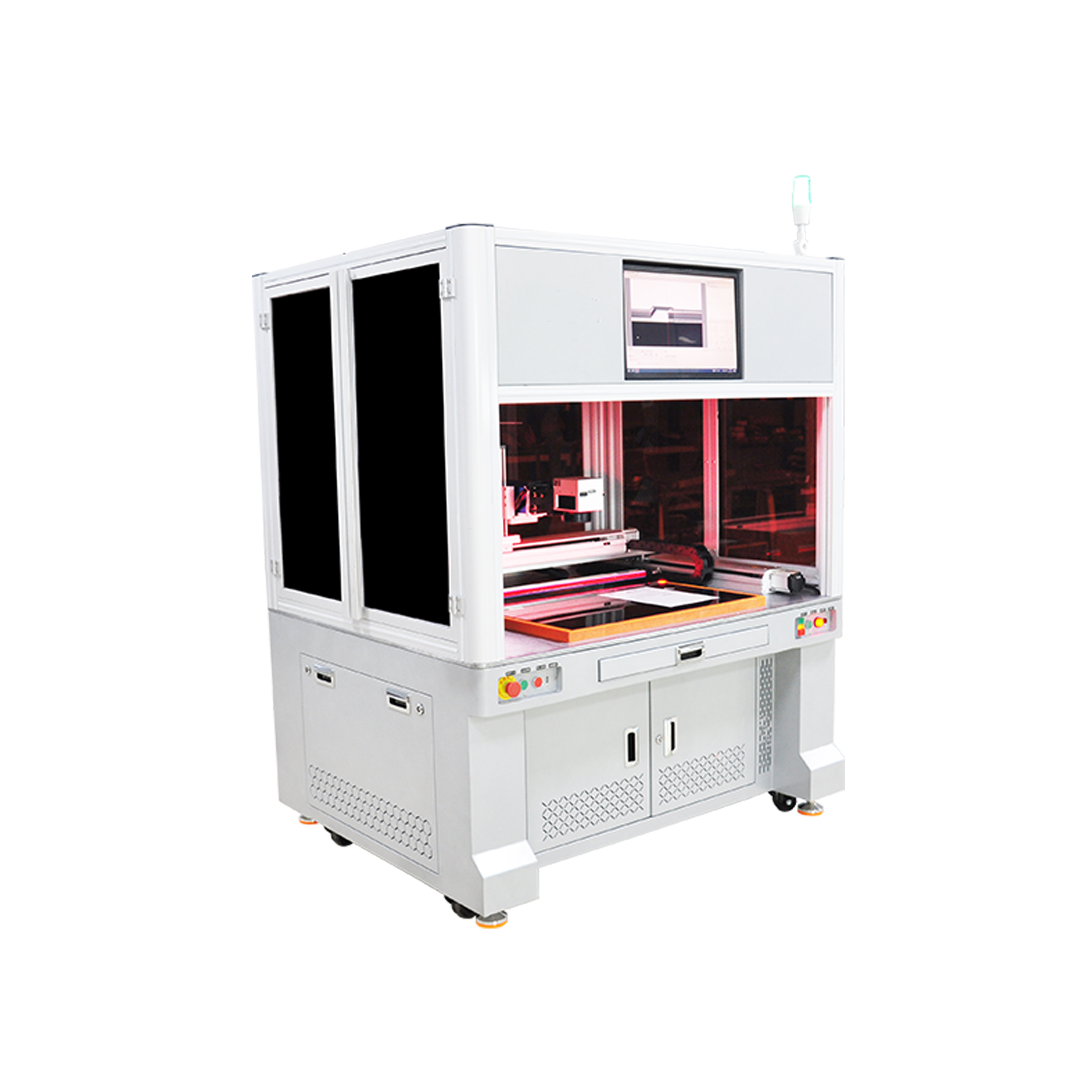

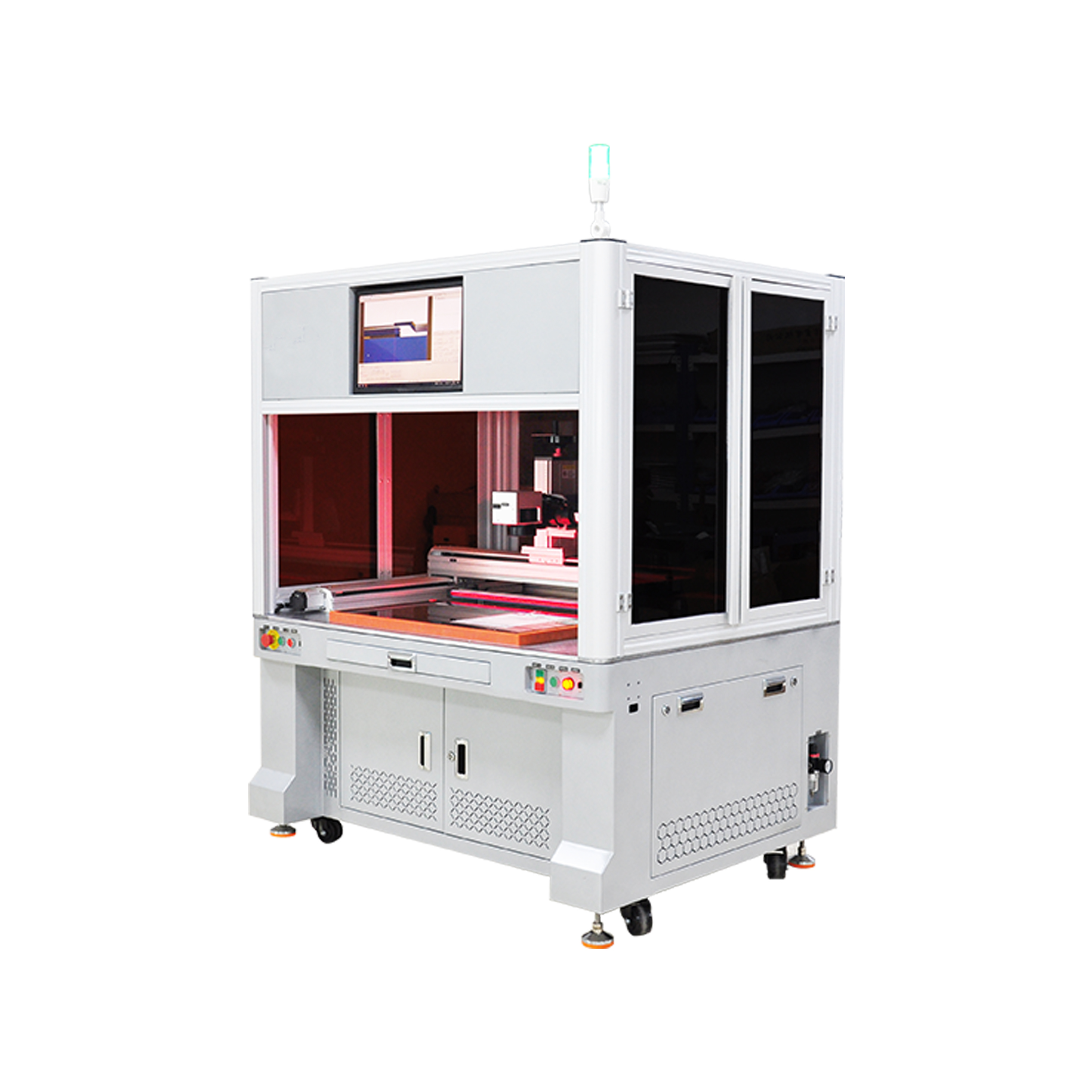

精密激光劃線機 | TFT-LCD/OLED顯示面板精密切割解決方案

產品概述：

液晶面板激光劃線機采用高能激光精密加工技術，專為TFT-LCD、OLED等顯示面板的ITO導電膜與測試電路提供無損傷切割。通過非接觸式激光加工，徹底規避機械應力損傷，實現微米級加工潔凈度，是液晶制造與測試線切割環節的核心設備。

劃線激光切割機設備的核心技術包括超短脈沖激光器（如紫外或綠光激光）、高精度運動控制系統和視覺定位系統。激光波長通常在355nm或532nm，可實現微米級切割精度，同時減少熱影響區，避免損傷周圍電路。設備搭載CCD自動對焦和圖像識別功能，能自適應面板的曲率與厚度變化，確保劃線一致性。此外，非接觸式加工避免了傳統刀輪切割產生的崩邊和碎屑，顯著提升良品率。

隨著柔性顯示技術的發展，激光劃線機進一步升級為多軸聯動系統，支持曲面屏和超薄玻璃的異形切割。其模塊化設計還可兼容不同尺寸面板，滿足智能化產線的柔性化需求，成為顯示行業邁向Mini LED和Micro LED時代的關鍵裝備。

@點擊這里>觀看案例視頻

核心技術優勢：

? 超精密加工
- 配備高分辨率CCD視覺定位系統，劃線精度±10μm
- 最小線寬35μm，支持3吋至14吋全尺寸面板微細加工
- 雙CCD協同作業機型可選，定位效率提升40%

? 智能工藝適配
- 激光功率/頻率/脈沖寬度無級可調，滿足ITO膜、測試電路等差異化需求
- 模塊化可調治具設計，3秒快速切換不同尺寸面板

? 零缺陷保障
- 非接觸加工避免劃傷/壓痕，良品率提升30%以上
- 內置氣簾除塵系統，加工潔凈度達Class 100標準

典型應用場景

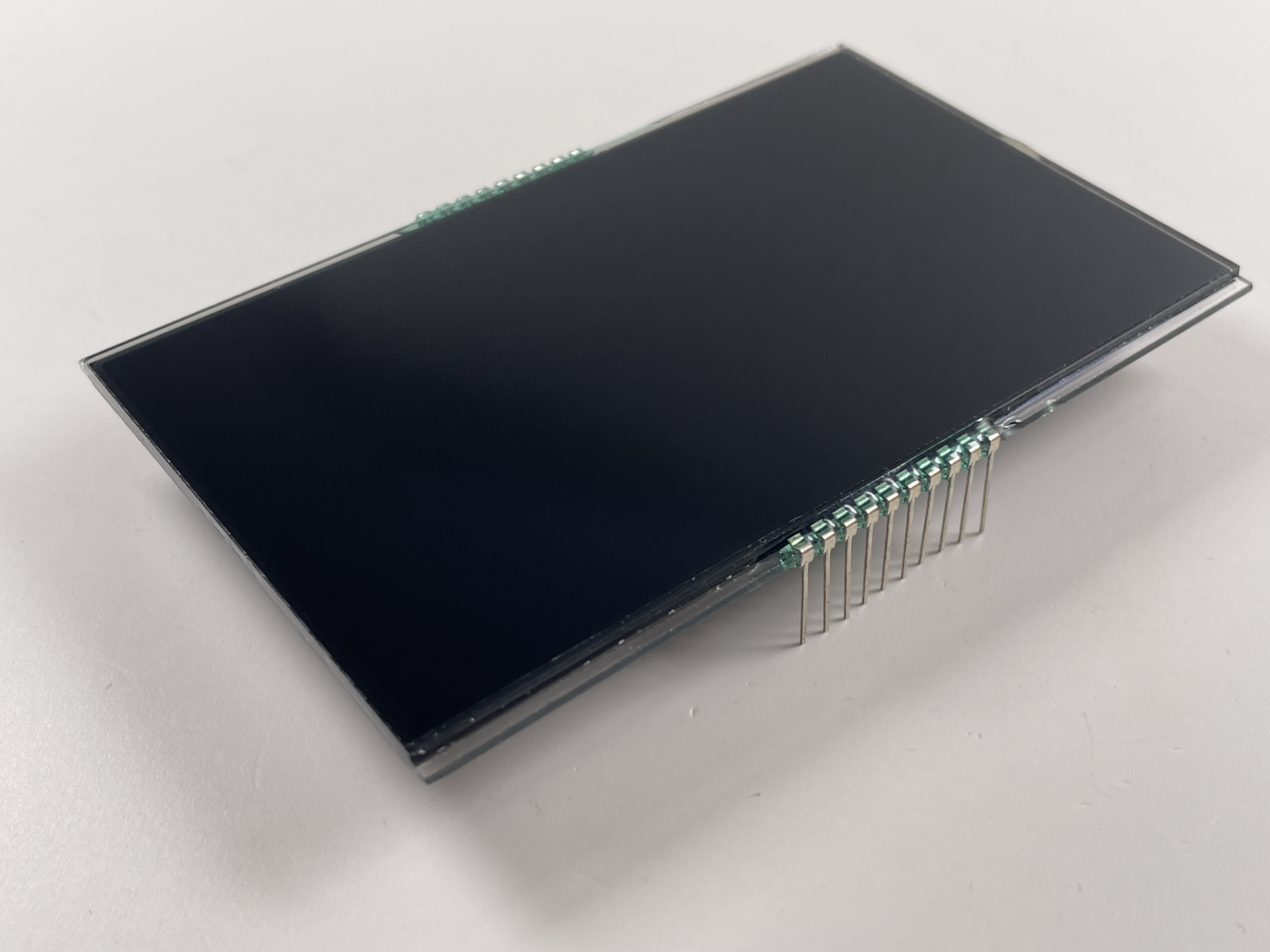

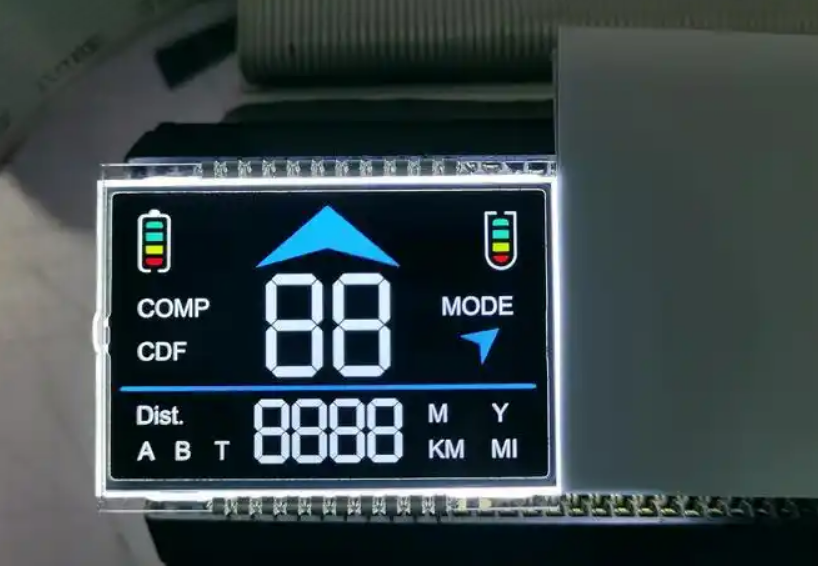

? LCD/OLED產線測試電路切割 ? ITO導電膜圖案化加工
? 柔性顯示面板精密切割 ? 失效分析樣品制備

為什么選擇我們
■ 200+顯示面板企業驗證方案 ■ 支持GLASS/柔性基板工藝定制
■ 提供工藝開發聯合實驗室 ■ 24個月超長質保服務

激光劃線機技術參數對比表：

核心參數	標準型	高精度型	柔性面板專用型
加工范圍	3~14英寸	2~8英寸	3~12英寸（可彎曲基板）
劃線精度	±15μm	±5μm	±10μm
最小線寬	50μm	25μm	35μm
激光類型	紫外激光（355nm）	綠光激光（532nm）	超短脈沖激光（皮秒級）
CCD系統	單CCD（500萬像素）	雙CCD（1200萬像素）	紅外CCD+可見光雙模
重復定位精度	±3μm	±1μm	±2μm
最大加工速度	300mm/s	150mm/s	200mm/s
治具適配	手動調節（3min/次）	自動識別（≤10s）	真空吸附柔性夾具
除塵系統	基礎氣簾	負壓除塵+HEPA過濾	局部微環境潔凈艙
典型應用	LCD測試線切割	OLED精密圖案化	柔性顯示面板切割

產品參數

設備參數
項 目	參數	項目	參數
標記深度	<0.5mm/≤1.2mm	標記速度	7000mm/s
定位精度	0.003mm	最小字符	0.1mm
最小線寬	90um	激光波長	1064nm
電源	AC220V /AC380V /50 HZ	電源	AC220V /AC380V /50 HZ
功率穩定性	<±1%rms	激光防護等級	1P54
